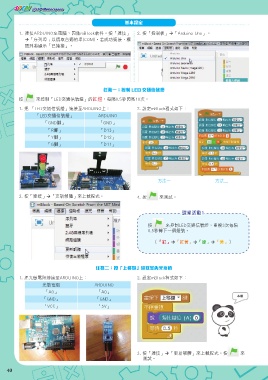

STEM @LCP Makerspace

基本設定

1. 連接ARDUINO至電腦，開啟mBlock軟件。按「連接」 2. 按「控制板」「Arduino Uno」。
「序列埠」以選取合適的埠(COM)。若成功連接，標
題列將顯示「已連接」。

任務一：控制 LED 交通信號燈

按 來控制「LED交通信號燈」的紅燈，每隔0.5秒閃亮10次。
1. 把 「LED交通信號燈」連接至ARDUINO上： 2. 設定mBlock程式如下：
「LED交通信號燈」 ARDUINO
「GND腳」 「GND」
「R腳」 「D13」
「Y腳」 「D12」
「G腳」 「D11」

方法一 方法二

3. 按「連接」「更新韌體」來上載程式。 4. 按 來測試。

課堂活動1

按 來控制LED交通信號燈，重複3次每隔
0.5秒轉下一個燈號。

（「紅」「紅黃」「綠」「黃」）

任務二：按「上移鍵」讀取室內光度值

1. 把光敏電阻連接至ARDUINO上： 2. 設定mBlock程式如下：
光敏電阻 ARDUINO
「A0」 「A0」
「GND」 「GND」
「VCC」 「5V」

3. 按「連接」「更新韌體」來上載程式。按 來
測試。

40
