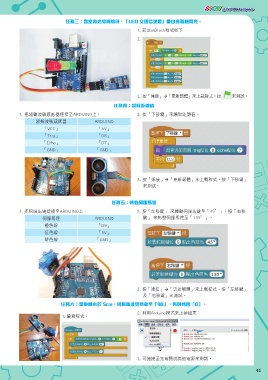

STEM @LCP Makerspace

任務三：當室內光線轉暗時，「LED 交通信號燈」會自動隨機閃亮。

1. 設定mBlock程式如下：
2.

3. 按「連接」「更新韌體」來上載程式。按 來測試。
任務四：讀取距離值

1. 把超聲波敏感應器連接至ARDUINO上： 2. 按「下移鍵」來讀取距離值。
超聲波敏感應器 ARDUINO
「VCC」 「5V」
「Trig」 「D8」
「Echo」 「D7」
「GND」 「GND」

3. 按「連接」「更新韌體」來上載程式。按「下移鍵」
來測試。

任務五：轉動伺服馬達

1. 把伺服馬達連接至ARDUINO上： 2. 按「左移鍵」 來轉動伺服馬達至「45°」；按「右移
伺服馬達 ARDUINO 鍵」 來轉動伺服馬達至「135°」。
橙色線 「D9」
紅色線 「5V」
啡色線 「GND」

3. 按「連接」「更新韌體」來上載程式。按「左移鍵」
及「右移鍵」來測試。
任務六：當距離小於 5cm，伺服馬達會轉動至「90」，否則轉回「0」。

2. 利用Arduino模式來上傳檔案：
1. 編寫程式：

3. 可連接至充電寶或其他電源來測試。

41
